CCS平面圆顶光源

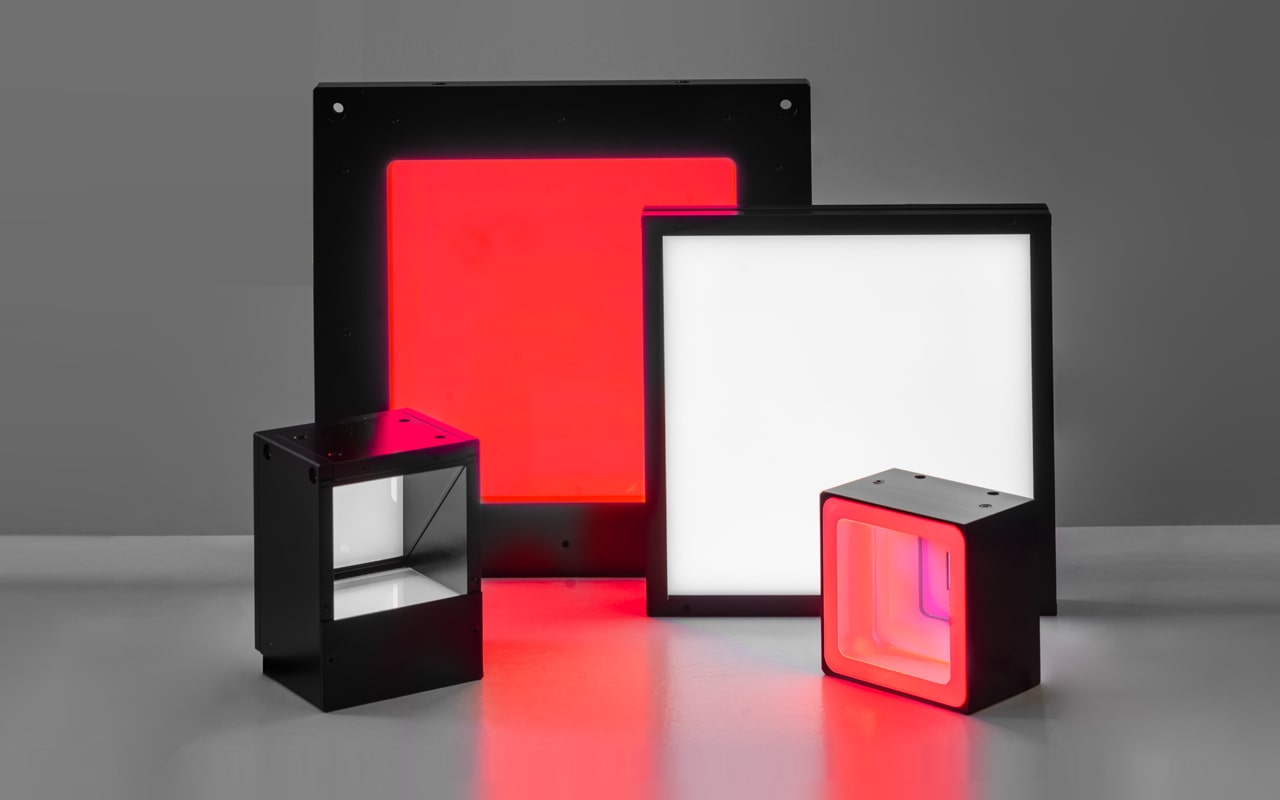

产品大图
  • CCS平面圆顶光源
  • CCS
  • LFXV-PF-100RD
  • 日本
  • 现货
  • 照明单元有两个连接器。使用两根相同长度的延长线连接灯具。使用不同长度的电缆可能会因电缆的直流电阻引起电压降而导致发光不均匀。 详情请联系京都玉崎王工13717023088

产品详细介绍



        PF系列的特点

PF 系列是专为频闪照明设计的超亮 LED 照明和电源系列。

由于其步长为 0.1 μs 的高功率选通,因此非常适合高速图像处理检查。

自 2016 年 5 月发布以来,它已成为一种广泛使用的照明解决方案,

用于检查电子元件、半导体、药品、包装等。

“极致力量”频闪灯

超强照明减少曝光时间。即使在高速线路上也没有模糊的图像!



选通时间:1 至 100 µs 991 级(0.1 µs 增量)峰值照度:1550万lx



* 使用 LDL-PF-33X8SW (LWD=10 mm) 测量



常规产品



暗线速度:1x 选通时间:56 μs





















PF系列



亮线速度:14 x 频闪时间:4 μs





LDR-PF-36SW 和 LDR2-32SW2 照明装置
(传统产品)之间的比较。

与传统产品的成像比较

较短的发光时间可实现清晰的图像采集。
减少曝光时间并加快检查线。
将发射时间缩短至约 传统产品的 1/10 过载。

工件



电子元器件



电子元器件



传统产品 FPQ3-48SW + POD



传统产品 FPQ3-48SW + POD





PF 系列 FPQ-PF-48SW + PF



PF 系列 FPQ-PF-48SW + PF



发光时间100 µs




亮度媲​​美氙气闪光灯

实现了与氙气灯相同的检查速度。

15 W 氙气闪光灯
频闪时间:1.75 µs(实测值)



15W氙气闪光灯频闪时间:1.75µs(实测值)





大功率频闪灯单元
频闪时间:15 µs



大功率频闪灯单元频闪时间:15 µs






例子

使用闪光灯作为相机快门

大功率频闪灯单元频闪时间:15 µs





常规产品
PF系列



常规产品

由于亮度不足而导致的长频闪时间会导致图像模糊。

PF系列

高功率发射可实现瞬时成像。



消除图像模糊

水平模糊

常规产品

长时间曝光和
亮度不足会导致图像模糊。



图像在快速移动的生产线中变得模糊。



图像在快速移动的生产线中变得模糊。







PF系列

高亮度可缩短
曝光时间并减少模糊。



适用于快速移动的生产线。





适用于快速移动的生产线。

垂直模糊

常规产品

调整光圈以补偿昏暗的
照明会减少景深。



振动会导致图像模糊。



振动会导致图像模糊。







PF系列

高亮度允许更小的
光圈和增加的景深。



图像不受振动影响。





图像不受振动影响。

可自由调节的闪光时间

您可以使用控制单元的照明延迟时间设置来调整闪光灯的时间,

使其处于相机的曝光周期内。
(有关大功率频闪控制单元的详细信息)



相机曝光时间
